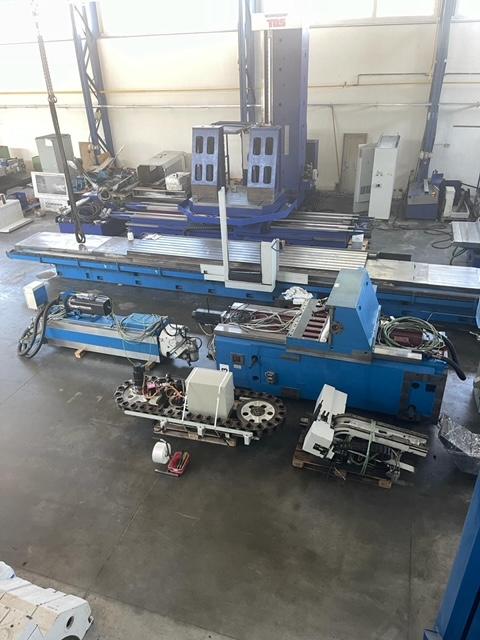

| Popis: | Stroj je v dobrém technickém stavu, možno vyzkoušet pod proudem.
Maximální kroutící moment na vřetenu: 1200 Nm
Maximální síla posuvu v osách X, Y, Z: 25000 N
Maximální hmotnost obrobku: 10 500 kg
Celková plocha stolu: 1000 x 5000 mm
Počet T drážek: 7/140 -/mm
Šířka střední drážky: 22H7
Podélný zdvih osy X: 5000 mm
Příčný zdvih osy Y: 1000 mm
Svislý zdvih osy Z: 1400 mm
Minimální vzdálenost osy vodorovného vřetena od upínací plochy stolu 150 mm
Minimální vzdálenost čela svislého vřetena od upínací plochy stolu 125 mm
Kužel vřetena ISO 50
Průměr vřetena v předním ložisku 100 mm
Kužel nástroje ČSN 22 0434 (DIN 69 871 - A 50)
Vtahovací síla upínacího mechanismu 16100 N
Natočení vodorovného vřetena - oboustraně +177,5° ÷ -180 °
Natočení svislého vřetena - oboustraně +177,5° ÷ -180 °
Využitelný výkon motoru hlavního náhonu 22 kW
Rozsah otáček vřetena 11 ÷ 2500 ÷min-1
Počet stupňů otáček plynulý
Rozsah posuvů 1 ÷ 5000 mm.min-1
Rychloposuv v osách Y ,Z 10 m.min-1
Rychloposuv v ose X 15 m.min-1
Maximální rychlost posuvu před nájezdem na referenční bod 3000 mm.min-1
Natočení vřetenové hlavy kolem příčné osy stroje: + 177,5, +- 180 st
Na stroji je dělaná částečná GO.
The machine is in good technical condition, can be tested under power.
Maximum spindle torque: 1200 Nm
Maximum feed force in X, Y, Z axis: 25000 N
Maximum workpiece weight: 10 500 kg
Total table area: 1000 x 5000 mm
Number of T-slots: 7/140 -/mm
Width of central groove: 22H7
X-axis longitudinal stroke: 5000 mm
Y-axis lateral stroke: 1000 mm
Vertical stroke of Z axis: 1400 mm
Minimum distance of the horizontal spindle axis from the table clamping surface 150 mm
Minimum distance of the vertical spindle face from the table clamping surface 125 mm
Spindle taper ISO 50
Spindle diameter in front bearing 100 mm
Tool taper CSN 22 0434 (DIN 69 871 - A 50)
Clamping force of the clamping mechanism 16100 N
Horizontal spindle rotation - both sides +177.5° ÷ -180°
Bmcx0mzgmye
Vertical spindle rotation - both sides +177.5° ÷ -180°
Usable power of main drive motor 22 kW
Spindle speed range 11 ÷ 2500 ÷ min-1
Number of speed steps continuous
Feed range 1 ÷ 5000 mm.min-1
Speed travel in Y , Z axes 10 m.min-1
X-axis travel 15 m.min-1
Maximum feed rate before reaching the reference point 3000 mm.min-1
Rotation of spindle head around the transverse axis of the machine: + 177.5, +- 180 deg |
