| Popis: | Popis: CNC systém:
- model Acramatic 2100
- počet os X,Y,Z
Systém mazání:
- maznice kuličkových šroubů os mazivo P64
- ložiska dráhy v osách X,Y,Z mazivo P64
- ložiska vřeteníku automaticky
- mazání pneumatického systému hydraulický olej P38
Systém chlazení:
- systém dodávky chladící kapaliny proudem
- obsah nádrže 600 l
Požadavky na vzduch:
- tlak vzduchu na přívodu 5,8+-1 bar
- spotřeba vzduchu 10,5 dm3/s
Nároky na příkon el. energie:
- pohon vřetena 22 kVA
- pohony os (včetně 4. osy) 24 kVA
- motor zásobníku nástrojů 46 VA
- standartní čerpadlo chladiva 0,8 kVA
- motor čištění 2,4 kVA
- čerpadlo při chlazení skrz vřeteno 8 kVA
- motor dopravníku 0,8 kVA
- převodovka 0,75 kVA
- různé 0,35 kVA
- chladící jednotka 1 kVA
- čerpadlo maziva 24 VA
- dopravník palet 1,2 kVA
- čištění palet 2,4 kVA
Rozsahy pohybů os X,Y,Z:
- podélná osa X - stůl 1270 mm
- příčná osa Y - křížový suport 762 mm
- svislá osa Z - 820 mm
Vzdálenost vřetena od pracovní plochy:
- min. 150 mm
- max. 970 mm
Stůl - osa X:
- rozměry pracovní plochy
- délka 1370 mm
- šířka 765 mm
- nosnost 910 kg
Vřeteník - osa Y:
- motor na střídavý proud 9 kW
- rozsah otáček:
- min. 60 ot/min
- standart max. 8000 ot/min
- zvýšené otáčky max. 10000 ot/min
- zvýšený kroutící moment max. 500 ot/min
Lineární osové posuvy a zatížení:
- pracovní posuvy X,Y,Z 15000 mm/min
- rychloposuv X,Y 24 m /min
- rychloposuv Z 18 m/min
- zatížení os (při provozu):
- X,Y 3 kN
- Z 7 kN
Automatický zásobník / výměna nástrojů:
- kapacita - počet nástrojů 21
- hmotnost nástroje s držákem max 6,8 kg
- zatížení zásobníku (při rovnoměrném rozložení) max. 68 kg
- délka nástroje max. 385 mm
- průměr nástroje (při zaplnění sousedních míst) max. 80 mm
- průměr nástroje (při vynechání sousedních míst) max. 160 mm
- doba výměny nástrojů (od řezu do řezu) 7,5 s
Hmotnost stroje / zastavěná plocha:
- čistá hmotnost stroje cca 8800 kg
- celková výška stroje (max) 3,6 m
- celkové rozměry zastavěné plochy:
- bez dopravníku třísek - šířka 4,618 m
- s dopravníkem třísek - šířka 5,154 m
- otevřené dveře skříně - hloubka 2,55 m
Příslušenství stroje

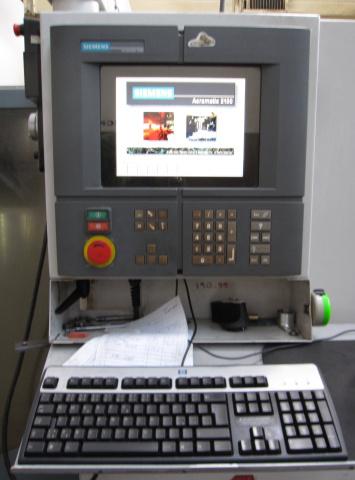

CNC systém Acramatic 2100
zásobník nástrojů
elektronické ruční kolečko
Description: CNC system:
- Acramatic 2100 model
- number of X, Y, Z axes
Lubrication system:
- grease nipple grease axes P64
- X, Y, Z axle roller bearings P64 grease
- headstock bearings automatically
- lubrication of pneumatic system hydraulic oil P38
Cooling system:
- coolant supply system
- 600 l tank capacity
Air requirements:
- supply air pressure 5.8 + -1 bar
- air consumption of 10.5 dm3 / s
Power requirements energy:
- 22 kVA spindle drive
- Axis drives (including 4th axis) 24 kVA
- 46 VA tool magazine motor
- Standard coolant pump 0.8 kVA
- 2.4 kVA cleaning motor
- pump for cooling through spindle 8 kVA
- conveyor motor 0,8 kVA
- 0.75 kVA gearbox
- various 0,35 kVA
- cooling unit 1 kVA
- 24 VA grease pump
- pallet conveyor 1.2 kVA
- Pallet cleaning 2.4 kVA
X, Y, Z axis motion ranges:
- longitudinal axis X - table 1270 mm
- transverse Y axis - cross slide 762 mm
- vertical axis Z - 820 mm
Distance of spindle from working surface:
- min. 150 mm
- max. 970 mm
Table - X axis:
- dimensions of the working surface
- length 1370 mm
- width 765 mm
- load capacity 910 kg
Headstock - Y axis:
- 9 kW AC motor
- speed range:
- min. 60 rpm
- standard max. 8000 rpm
- increased speed max. 10000 rpm
- increased torque max. 500 rpm
Linear axial displacements and loads:
- working feeds X, Y, Z 15000 mm / min
- Rapid feed X, Y 24 m / min
- rapid traverse Z 18 m / min
- axle load (during operation):
- X, Y 3 kN
- From 7 kN
Automatic magazine / tool change:
- capacity - number of instruments 21
- tool weight with holder max 6.8 kg
- hopper load (even distribution) max. 68 kg
- tool length max. 385 mm
- tool diameter (max. 80 mm)
- tool diameter (excluding adjacent positions) max. 160 mm
- tool change time (cut to cut) 7.5 s
Machine weight / built-up area:
- net weight of machine approx. 8800 kg
- total machine height (max) 3,6 m
- overall dimensions of built-up area:
- without chip conveyor - width 4,618 m
- with chip conveyor - width 5,154 m
- open cabinet door - depth 2.55 m
Machine accessories
CNC system Acramatic 2100
tool tray
electronic hand wheel |
